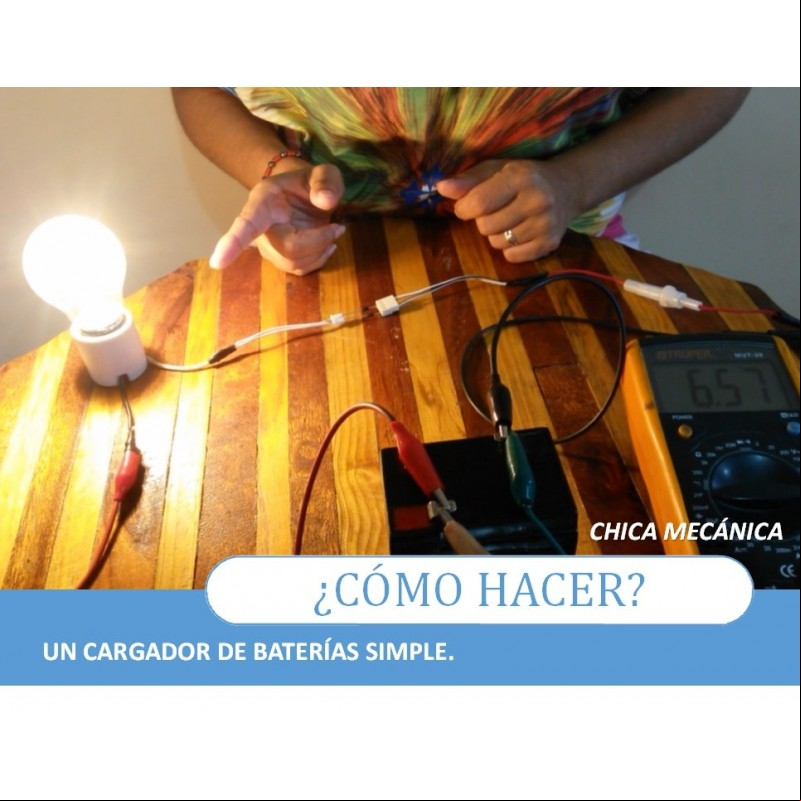

Aprende con Chica Mecánica para construir un cargador de batería de 12 V rudimentario, eficaz y, como siempre, simple de hacer.
Importante, si no conoces bien la electricidad o estas inseguro de las conexiones, por favor no armes este circuito. EXISTE ALTO RIESGO DE ELECTROCUCIÓN SI NO LO REALIZAS CON PRECAUCIÓN. 1p1g3i
Hola mis queridos suscriptores me imagino que a muchos les habrá pasado que dejan alguna luz de cortesía o luces encendidas en el carro y cuando le damos arranque a nuestro motor, pues la batería está muerta… Para estos casos en donde realmente sea un problema llevar nuestra batería a un establecimiento para cargarla, pues les traigo un pequeño y simple cargador de baterías que puedes armar y bueno que te puede salvar de un problema.
Los materiales que necesitarás son los siguientes:
Dos diodos rectificadores 1N4007
Unos cables
Un bombillo incandescente y su porta bombillo
Dos caimanes
Un enchufe para tomacorrientes
Armado del circuito 55m2y
Armar el cargador es bastante simple y solo basta con seguir el siguiente diagrama:
Publicidad.
Este circuito es para los que tienen tensión de 220VAC en sus casas.
Consideraciones a la hora de armar el circuito 22733
- Colocar el fusible es imprescindible. Ya que si existe alguna falla pues abrirá el circuito con seguridad.
- Hay que fijarse en la polaridad de los diodos ya que los mismos nos aseguran de que la corriente fluya en un solo sentido a través de la batería y que la misma sea de positivo a negativo.
- El bombillo debe ser incandescente. No funciona con los del tipo Leds o fluorescentes.
- No colocar suiches para encender el cargador. Esto es porque no en todas las zonas normalizan los tomacorrientes y el suiche puede ser colocado en una línea que sin querer sea la de neutro quedando la fase activa, y bueno al tocarla “pegara corriente”. Es por esto, que es mejor dejarlo en forma de enchufe de manera de siempre sacar los dos cables del tomacorriente.
Publicidad.
Como funciona nuestro cargador 4h5o3u
Bueno, a simple vista pues muchos pensarán que es una locura conectar 110V a 12V, pues realmente no, si la conectamos como lo indica el diagrama y veamos porque:
Como verán es un simple circuito en serie que podemos analizar con Kirchhoff.
Volt Tomacorrientes = Volt Diodos + Volt Bombillo + Volt Batería
Sustituyendo algunos valores:
Potencia del bombillo: 100W
Voltaje de semiconductor = 0,7V
Voltaje de batería: 12V
Nos quedaría:
110 V = 0,7V + (100W / Corriente de carga) + 12V
Despejando, la corriente de carga seria:
ICarga = 100 W / (110 – 12 – 0,7) V
Para un bombillo, de 100W nuestra corriente de carga seria 1,13A.
Para un bombillo, de 60W nuestra corriente de carga seria 0,61A.
El diodo es muy importante para asegurar que la corrientre entra a nuestra batería en un solo sentido. Recuerden que la Corriente Alterna fluctua entre las lineas (+) (-) y (-) (+), si se conecta directo pueden ocacionar pequeños cortocircuitos que pueden recalentar la batería y hacerla explotar.
Limitaciones de este cargador 3p5q2u
Carga lenta, dependiendo de los vatios del bombillo tardará unas 4 o 5 horas en cargar la batería, para baterías que les falten 10Ah.
Si una batería está muy descargada, le faltan unos 20Ah, los tiempos de carga son casi de 1 día.
No sirve para revivir baterías de 12V que tengan menos de 5V. Serían mucho el tiempo de carga.
Es un cargador supervisado, esto es porque al no tener regulador que reduzca la corriente de carga al regimen de flotación de la batería, pues siempre la estará cargando provocando recalentamiento en la misma y puede explotar. Entonces tiene que haber una persona siempre supervisando la carga para verificar que todo este en orden.
Debes tener un multimetro o voltimetro a mano para que te indique el voltaje actual de la batería. Se considera cargada con un voltaje mayor o igual a 13,1VDC.
No debería pasar de 2A la corriente de carga. No le he probado más allá de eso. jajaja.
La corriente de carga no debe ser menor a 0,5A. Porque esta es la corriente de mantenimiento de la batería por lo que no se estaría cargando.
Bueno, es todo por los momentos. Espero les guste este otro invento que bueno les puede sacar de algún embrollo jejeje.
Publicidad.
Tiempo de recarga de batería 3l2n2d
Para averiguar el tiempo de recarga de la batería debes de usar la siguiente formula:
Tiempo carga (h)= Ah / Corriente de carga (A)Los amperios hora los averiguas viendo el siguiente artículo de cuanto tiempo tarda una batería en descargarse
Un ejemplo sería:
Una batería que le falten 20Ah, y con un cargador de bombillo de 100W el resultado sería de:
20Ah / 1,13 A = 17 h
Otra vez les comento, si no saben de electricidad o están inseguros con la conexión, no armen este circuito. No quiero electrocuciones accidentales.
VER EL VIDEO 1a4b68
Publicidad.
Preguntas o sugerencias 6r1w2c
Abajo en el cuadro de preguntas.
Sígueme por mís Redes Sociales i4a36
 |
 |
Escrito por
Dennis García
Chica Mecánica
30/06/2017
Saludos desde Maracaibo
Hola chica Mecánica es impresionante lo realice Con unos diodos que encontré de una placa de TV son grandes de hecho soportan 3 amp cada uno solo que coloque uno en la línea Positiva y el otro en el negativo ahora bien lo probé con un bombillo de 60w por qué no tenía de 100w la batería marcaba 11 volt al inicio de carga lo deje por 9 horas y marco 13 volt con eso fue suficiente y arrancó el motor te deseo lo.mejor en todos tus proyectos felicidades y gracias por ese aporte
Cargador de batería casero
Gracias por hacer este diagrama me funciono bien la felicito Dios la bendiga.
Muy buen trabajo
Mas facíl....no existe. jajaja
Haz una pregunta 425i6a
No se requiere registro
42 Pregunta(s) respondidas
Si luego de leer nuestro articulo aun tiene dudas, puede hacer su pregunta utilizando el siguiente formulario.
- Preguntada por: Eduardo Bustos Parra
el 30/06/2017 Hola chica mecánica. Te saludo desde Apure; la pregunta es si tienes un tiempo estimado (promedio) de carga a una bateria de 12 volt que esta totalmente muerta con este cargador. De antemano Gracias!! Respuesta:
Hola Eduardo, bueno bastante tiempo, este es un cargador de carga lenta. Si esta muy descargada podrias conectar dos bombillos en paralelo de de 90W o uno de 60W con el de 100W y podrias reducir el periodo a unas 3 horas. - Preguntada por: jorge
el 03/07/2017 Hola funciona con 220vol el cargador, xq acá tengo 220 no ay 110 vol.y que tipo de baterías se puede cargar?? Respuesta:
Buenas tarde Jorge, bueno con 220VAC tendrias que usar dos bombillos en paralelo de 100W para lograr la misma corriente de carga que con la alimentación de 110VAC. - Preguntada por: Cesar
el 06/08/2017 Bueno de antemano felicitar por la sencillez de las explicaciones y la diversidad de los proyectos. Al punto mi duda se concentra en la ley de voltaje de Kirchhoff, que pasa si mi batería está totalmente descargada, podemos asumir el valor de 12v aún así? Respuesta:
Hola Cesar, los 12V es como voltaje de diseño para el circuito. Para saber la corriente real de carga si no tienes un amperimetro, debes sustituir los 12V de la ecuación que dí, por el voltaje real que tiene la batería y listo! jejeje. Muchas gracias por tus comentarios Cesar. - Preguntada por: Carlos Laplagne
el 31/08/2017 Hola DENNIS primero felicitarla por compartir sus conocimientos, mas aun si viene de una dama como Ud., digo por el area mecanica donde el grueso son varones. Mi pregunta sirve igual en todos los voltages alternos, mi pais usa 220 V se despide un irador tecnico automotriz. Respuesta:
Hola Carlos, muchas gracias por los buenos comentarios ; ). Para 220VAC no es efectivo, tendrias que usar un bombillo de 150W para mejorar la eficiencia. - Preguntada por: yovani
el 09/10/2017 hola una pregunta si pongo un foco de 75w cunato tiempo se carga la bateria gracias Respuesta:
Hola Yovani, como de una noche más o menos dependiendo que tan descargada este la batería. Es un cargador lento como verás. - Preguntada por: Aaron
el 26/11/2017 Como hacerlo con 220v de entrada soy de peru y bueno no se como calcularlo muy bien lo eh intentado pero no lo hize muy bien que digamos espero tu ayuda y si puedo modificar el circuito para hacerlo tambien tengo un transformador que regula los 220v a 125 v de 15a esa es la potencia del transformador pero no se si sea mucho espero tu ayuda ya me suscribi y le di like Respuesta:
Hola Aaron, muchas gracias por la suscripción y darle like pero como les digo a todos..tan solo con el cariño en los comentarios tengo. XD. Bueno para usar en 220 debes colocar o dos bombillos de 100W en paralelo o con el mismo bombillo de 100W a 220V se lo conectas al transformador. Alumbrará menos pero igual te cargará bien la batería. Si tienes otra duda, pues por aca estoy. Chaitoooo. - Preguntada por: jota
el 14/12/2017 hola! ante mano felicitarte por tan exelente canal, queria preguntarte cual seria el rango de vaterias a cargar? osea cuales baterias aplican para este circuito, gracias Respuesta:
Hola Jota, con este cargador puedes cargar baterias plomo ácido desde los 6V hasta los 24V. - Preguntada por: victor manuel uribe mantilla
el 03/01/2018 La felicito, aunque soy colombiano, me alegra saber que una mujer venezolana hace estas cosas en beneficio de otros que no conoce. La felicito por se ha tomado el tiempo necesario para que no solamente el video salga bien sino que ha hecho una ayuda escrita e iconica de su planteamiento. Vivo en Valera en el Estado Trujillo, y hoy me siento mas orgulloso de vivir en esta gran Tierrra de Bravos, lamento que los CHAVESTIAS, hayan dañado tanto a este Gran Pais, GRacias a Dios les falta poco, Dios me la bendiga Sra. ud le ha mostrado al mundo que en Venezuela no solo producimos corruptos y malandros chavestias, tambien hay Gente de Bien y de Progreso. Respuesta:
Muchas gracias Victor por esas palabras de apoyo. Para mi las palabras de aliento son la mejor recompensa para lo que hago. Sinceramente MUCHAS GRACIAS. Y bueno, es verdad esperemos salir de esto pronto, esta dificil dificil. - Preguntada por: Hernan Horikawa
el 12/01/2018 Hola Dennis, le agradezco sus aportes a la comunidad y tengo una consulta. Primero le comento que soy de Argentina y aquí la tensión es de 220 CA, teniendo eso en cuenta y leyendo las otras respuestas, quisiera saber si la eficiencia es la misma al tener 220CA y 2 bombillos en paralelo a diferencia de su circuito original teniendo 110CA y un solo bombillo. Respuesta:
Hola Hernan, es muy excelente idea la de colocar dos bombillos en paralelo para aumentar la corriente de carga, y funcionaría como su equivalente en 110 VAC. - Preguntada por: Robert
el 31/03/2018 como conectar los 2 bombillos en paralelo para cargar con 110 voltios y su diagrama y tambien el diagrama de como conectar los 2 bombillos en paralelo para un voltage de 220 voltios, gracias y felicitaciones por una mujer tan talentosa se despide Robert desd CARACAS VENEZUELA Respuesta:
Robert, para la semana que viene que estoy en casa monto el diagrama para 220V ; ). Y muuuuuuchiiiiisimas gracias por tus buenos comentarios. - Preguntada por: Ruben Martinez
el 19/04/2018 buenas tardes excelente video tengo 2 diodos IN 5404A LD sera que me sirven para seguir haciendo el cargador'''' Respuesta:
Ese es mucho mejor y más caro que el uso en mi circuito. jejeje. Te sirve perfectamente Ruben. - Preguntada por: Manuel Graffe
el 27/04/2018 Buenas noches, como estas, quisiera preguntarte que tiempo debo de poner el cargador a la bateria que es de 12 v 500 amp, para que cargue gracias muy amable Respuesta:
Que tal Manuel, el cargador es lento. Por lo general unas 4 horas para cargar una bateria. - Preguntada por: Ramón Gutiérrez
el 02/05/2018 Saludos Chica Mecánica desde Isla de Coche, #tupequeñoparaisoenelcaribe. Inicio agradeciendole sobremanera la importancia que Ud. y su empresa le dan a sus publicaciones en cuanto se refiere a presentación y contenido. Mi pregunta es: visto que la mayoría de nuestros tomacorrientes 110v no tienen salidas diferenciadas para positivo y neutro, ?es indistinto como se enchufa el cargador o hay que tomar la precaución de que la fase siempre coincida con la sección positiva del cargador de baterías? Gracias anticipadas por su respuesta. Respuesta:
Saludos Ramón y a todos en Isla de Coche, no he ido aún ni a la hermosa Margarita...pero bueno. No es necesario en 110VAC identificar la fase del tomacorriente, para eso esta el diodo. En el semiciclo negativo de la fase, extraerá el positivo de neutro (loco...pero así funciona la corriente alterna jajaja). - Preguntada por: carlos perez
el 19/06/2018 buenas tardes chica mecanica no conosco bien el temo ni la electronica en si pero me interesa mucho el cargador de bateria mi pregunta es como aria para saber o donde veria los 2 amp que necesita la corriente de carga te agradesco ayudarme con esa pregunta y felicitaciones por tu pedagogia Respuesta:
Caramba Carlos, de este cargador no puedes sacar los 2A que necesitas. Este te da poco mas de 1A. Es carga lenta. - Preguntada por: JAVIER
el 26/06/2018 cual seria el calculo de corriente en un cargador de bateria que utiliza un puente rectificador y un capacitor de 35 uF a 440 VAC Respuesta:
¿Como esta configurado el circuito? 440VAC directos a la bateria? Debes tener algo que obligue la circulación de corriente de forma estable al sistema. - Preguntada por: miguel gutierrez
el 23/08/2018 como lo tengo que hacer si en mi pais la tension es de 220v de antemano muchas gracias mi whatsapp +56966786112 Respuesta:
Que tal Miguel, para los casos en que tienes 220V, usas dos bombillos en paralelo para que aumente la corriente de carga. - Preguntada por: Antonio Juarez
el 11/09/2018 Dennis García. En mi caso no es para hacer una pregunta , sino para felicitarla y enviarle todos mis parabienes por la labor que que usted hace, a pesar de las condiciones que imperan en su país, un abrazo y continue asi por siempre. Respuesta:
Muchisimas gracias por este comentario de felicitación Antonio. Me has alegrado el día por 1000% jajajaja. XD Gracias. ; ) - Preguntada por: Noé
el 15/09/2018 Hola chica mecánica, hice el circuito tal cual y puse a cargar la batería minitoreandole su voltaje, iba aumentando poquito a poquito hasta que en casi media hora llegó a 13.9V la desconecté por precaución, porque temí que fuera a aumentar demasiado el voltaje, pero a la hr de intentar arrancar el carro no aguantó la batería jeje, qué habrá pasado con ese aumento de voltaje? Porque la iba sintiendo y no se calentaba se mantenía igual pero el voltaje parecía que iba a seguir aumentando hasta no sé qué valor.... Respuesta:
Hola Noé, bueno la ciencia para la carga de baterías tiene muchas variantes. Para esos casos en que existió una descarga profunda de batería debes revisar los fuidos de la misma. Completar agua si le falta. Lo otro es que si las mallas estan abajo con mucho sedimento del electrolito pierden eficiencia y es por esto que la batería carga pero no la mantiene. Por el voltaje no te preocupes, ella no se carga mas a alla del maximo que aguante el electrolito, lo que hará es calentarse. Asi que evalua bien. - Preguntada por: Gustavo
el 23/09/2018 Saludos, quería saber que voltaje hay en las dos puntas de los estremos que van colocados en la batería??? Aclaro que sin haberlos conectados aun en la batería. Respuesta:
Si mides los terminales con voltimetro sin conectar la bateria tendrás poco menos de 110VDC. - Preguntada por: Elio
el 20/10/2018 hola,chica mecanica aqui de Maracay ciudad jardin (asi era).Muy buen cargador de emergengia. Yo ya lo abia visto en otras paginas y no me atrevia a ensamblarlo por miedo a que echara a perder la bateria, El que copie tenia un solo diodo y 1 bombillo de 110 volt 100 vatios , lo que arroja un cosumo de o ,9 amp. puse 2 diodos bien enormes pero 1 en serie en el positivo y el otro en serie en el negatido, conecte la bateria esta madrugada a las 2 am y hasta ahora ha solo llegado a 11,9 voltios.hice un calculo de carga por hora y para que llegue a los 13 voltios tengo que esperar hasta la 7 de la noche y entonces calcule que esta cargando 0.8 volt x hora y para llegar a los 13,5- 14 voltios voy a tener que esperar varias horas +. osea hasta las 10 de la noche para los 13,5 y 10 y1/2 de la noche para los 14 voltios. yo creo que la próxima vez le voy a poner 5 bombillos de 100 vatios para que tenga una carga rápida de 4,5 amp y al subir un poco la carga ir quitando 1 bombillo a la vez hasta quedar con solo 1 para terminar en carga lenta de 0.9 amp, 0.8 vol por horaMI PREGUNTA ES, cuantas horas con 0,9 amp de carga constante debería durar una batería de 740 Amperes de arranque que tiene una capacidad de reserva de 88 M ? Es una bateria fulgor grupo 88- 800 Respuesta:
Caramba Elio, estas haciendo pruebas casi científicas! jajajaja. Los diodos que use pueden con 1A, coloque dos para dar mejor seguridad, de manera que aguantan 2A (cosa que nunca da un bombillo de 100W). Tu idea de colocar varios bombillos en paralelo no es mala, la batería se carga a medida que más corriente circula por ella. Cuanto tarda, es dificíl saberlo, depende del electrolito y de como esten las placas, por ejemplo, una bateria con placas cortocircuitadas se cargará rápido, pero no la mantendrá el voltaje. Es cuestión de que siguas probando. - Preguntada por: francisco
el 21/10/2018 como se de que manera van los diodos Respuesta:
En la imagen de circuito se ve como debe ir colocado Francisco. Fijate en la rayita que trae el diodo. - Preguntada por: Alfredo
el 01/11/2018 Hola, como estas? Soy de maracay y emigre a chile. necesito hacer tu cagador de baterias. La cuestionves que aqui la corriente es de 220 v. Seria igual el circuito siendo la corriente 220v? O es distinto? De ante mano, muchas gracias!! Espero tu respuesta. Respuesta:
Que tal Alfredo, debes colocar dos bombillos en paralelo para aumentar la corriente de carga, lo demas es lo mismo. - Preguntada por: Mauricio
el 24/11/2018 Hola, necesito saber cómo hace la conexión para dos bombillos en paralelos, acá es 220v. Este es wasap ±56953907645 agradeceré que me envíe una imagen para mayor seguridad Respuesta:
Voy a actualizar el post Mauricio. Entra en estos dias que vienen para ver el circuito. ; ) - Preguntada por: un invitado
el 06/12/2018 ¿que sucede si conecto el multímetro en vez de la batería, para conocer el voltaje que le llegará? Respuesta:
Que tal, nada, solo obtendras la caida los 110V de la red menos la caida del diodo que son unos 0,7V. - Preguntada por: eduardo figuera
el 12/12/2018 Hola como se cual linea poner en el fucible es decir si es corriente 110voltios sabes q hay un neutro y linea cual utilizo para el bombillo Respuesta:
Que tal Eduardo, Puede ser cualquiera, en la AC no hay polaridad. Asi sea neutro. El diodo lo que hace es que la corriente circule en el sentido correcto para la bateria. - Preguntada por: Heriberto
el 09/01/2019 Saludos de ante mano y muchas felicidades por compartir conocimientos y tiempo Mi pregunta es cuantas baterías puedo conectar en serie en este tipo de circuito De quiero cargar 25 baterías por noche Respuesta:
Para baterias en serie tardarás mucho mas tiempo en cargarlas. Asi que no te lo recomiendo. - Preguntada por: Hector
el 15/01/2019 Hola aca en argentina usamos 220 quisiera saber como van conectadas los bombillos en paralelo...me falta solo eso desde ya gracias x la respuesta Respuesta:
Hoy actualizo el post para que se vea el circuito. - Preguntada por: Benny Lago
el 12/02/2019 Hola Dennis, te felicito por aportar tus conocimientos para mejorar la calidad de vida de tus seguidores, mi pregunta es: Si coloco varios bombillos en paralelo esto aumentaria nuestra corriente de carga y por lo tanto reduciria el tiempo de Carga valga la redundancia de la bateria? podrias darme la formula para calcularlo. Gracias, Dios te Bendiga, Un Abrazo. Respuesta:
Hola Benny, Si tiene que ser bombillos en paralelo. La formula seria : ICarga = [Potencia bombillos en W] / ([Voltaje red] – 12 – 0,7) V. Si colocas por ejemplo 2 bombillos de 100W y el voltaje de red es de 110V la ecuación quedaría como: ICarga = 200 W / (110 – 12 – 0,7) V. No recomiendo para este tipo de cargadores superar los 2,5A. Esto es porque el voltaje de carga no está equilibrado, la corriente no disminuye gradualmente con la carga y genera burbujeo excesivo. Para esos casos habria que ir apagando bombillos en paraleolo para que baje la corriente. - Preguntada por: Antonio
el 05/03/2019 Hola amigo es solo cargador este sistema o sirve también como desulfatador Respuesta:
Que tal Antonio, es solo un cargador de baterías lento. Para quitar el sulfato debe ser de mayor potencia. - Preguntada por: Andree
el 21/04/2019 Tengo unos diodos in5406, puedo usarlos? Y porque se ponen en paralelo? Tendría que usar un fusible de mayor capacidad? Otra cosa también tengo unos diodos rl257 se que la diferencia es el amperaje, pero no se cual es más eficiente para cargar una batería de 12v de carro usando ca 110v, agradezco tu ayuda Respuesta:
Hola Andree, con los in5406 colocas 1 solo. No necesitas 2 en paralelo porque la corriente de carga nunca supera los 2A. Los dos tipos de diodos trabajan de la misma forma y no nay mejora en la carga de la bateria. - Preguntada por: nelson Lugo
el 08/05/2019 Buenos días Dennis. Soy otro de tus iradores. Nelson Lugo de Margarita. Felicitaciones por tu trabajo. En todos los comentarios se refieren a carga de baterías de 12V para carros.-Yo deseo cargar batería de 12V de las que se usan para alarmas en casas y cercos eléctricos, son baterías pequeñas, 12V,4,2Ah. puedo usar tu método en estas baterías ? Gracias. Respuesta:
Hola Nelson, si puedes sin problemas, de hecho en mi video vez que cargo una de 6V, pero en ese caso coloco un bombillo de 60W para que la corriente no sea tan alta. - Preguntada por: Juan
el 01/07/2019 Sirve este cargador para hacer funcionar un motor difusor de aire acondicionado para auto ya que he construido un ventilador con dicho motor de 12vdc ? Respuesta:
No Juan, este es un cargador lento para la batería. - Preguntada por: ana maria
el 22/07/2019 Hola chica mecanica saludos desde el Zulia preguta despues de hacer todo el circuito lo voy a conectar a un toma corriente de la casa y mantenerlo asi mientras este en uso Respuesta:
Cual es la pregunta Ana? - Preguntada por: lino
el 06/08/2019 que tan efectiva es la carga de este circuito Respuesta:
Que tal Lino, es circuito funciona muy bien. La carga es lenta, pero funciona. - Preguntada por: Freddy Zambrano
el 01/10/2019 Hola Dennis gracias por tu explicación, vi en otro circuito parecido que colocan en el lado negativo otro diodo rectificador en el otro sentido; que diferencia haría esta adición y (perdón por la pregunta si se me nota mucho la ignorancia). el vatiaje del bombillo que usemos determina el tiempo de carga de la batería?. muchas gracias Respuesta:
Que tal Freddy, colocando el diodo en la otra parte del cable no hace nada, con uno que coloques es suficiente para mantener la corriente en una sola direccion. Y si, el vatiaje del bombillo determina el tiempo de carga. - Preguntada por: Julian
el 13/10/2019 Es muy simple de hacer. ¿Cuanto tiempo tarda en cargar la batería? Respuesta:
Es un cargador lento. desde unos 8V, tardará unas 4 horas. - Preguntada por: José Torres
el 29/10/2019 Gracias por tus videos , siempre los veo. Cuando vi este video, pues ya había comprado los cargadores que venden en ferretotal. Pero es bueno tener esta opción . Gracias Respuesta:
Excelente José. Gracias por comentario : ) - Preguntada por: raul
el 25/11/2019 Hola quisiera saber si se puede hacer el circuito solo utilizando corriente 110 voltios y en cual fase coloco los diodos y el fusible Respuesta:
Claro Raul, esta hecho para 110V. El fusible y el diodo van a la fase. La que da corriente, no en el neutro. - Preguntada por: Pedro Urriola
el 27/04/2020 Buenas tardes. Felicitaciones por su vídeo el cual considero bastante didáctico. Mi pregunta es porqué coloca 2 diodos en paralelo. Respuesta:
Hola Pedro, los dos diodos es porque cada uno soporta 1A coloco dos para que esten frios si la batería pide más corriente. - Preguntada por: Frank
el 30/11/2020 Saludos Chica Mecánica Gracias por ese exelente aporte lo realice y es genial solo que encontré unos diodos de gran tamaño en una placa de una TV vieja soportan 3 amp pero coloque uno en la línea Positiva y el otro en la negativa al comenzar la batería marcaba 11volt luego de 9 horas osea Toda la noche marco 13 volt exactos pero con eso fue suficiente para dar marcha al motor exelente tu explicación te Felicito Respuesta:
Que bueno Frank. Muchisimas gracias por comentarme tu experiencia. Hoy me voy contenta a trabajar porque sé que alguien pudo resolver con mis locuras. jajaja. Si, es un cargador de carga lenta. Me encanta porque es al estilo McGiver, pocas cosas que puedes sacar de casa o donde estés resuelves un problema. Un abrazo para ti. : ) - Preguntada por: Orlando
el 11/05/2021 Saludos y felicitaciones por su excelente blog, y por su disposición para compartir su conocimiento.Mi pregunta es la siguiente: Si en lugar de los diodos usamos un puente rectificador comercial, por ejemplo un KBPC1010 (entrega 10A), debe mejorar la eficiencia al tener un rectificador de onda completa, ¿Hay forma de calcular la mejora, o simplemente se puede asumir que es el doble?, ¿El tiempo de carga en ese escenario se reduciría a la mitad o permanecería igual?Lo pregunto porque con lo de la pandemia me hice un cargador de baterías improvisado, usando un viejo cargador de baterías de una cámara, que tenía un transformador con un embobinado que entrega 15V, y le coloqué al embobinado un puente rectificador KBPC3510, descartando el circuito original de cargador. A la salida del puente coloqué simplemente un par de terminales donde se conecta la batería a través de cables auxiliares.El cargador me salió de carga lenta, supongo que por limitaciones de la corriente que puede entregar el transformador. Sin embargo, hace su función bastante bien.El voltaje que me da a la salida también es bajo, casi 13.8V en abierto, y baja al conectar la batería.Por lo que vi en su artículo, podría utilizar las ecuaciones expresadas en el mismo para calcular el tiempo de carga, pero al no tener otra carga en el circuito de consumo conocido (como los bombillos) sino la misma batería, no lo veo tan directo. Respuesta:
En tu caso Orlando, hiciste una fuente de corriente continua y puedes conectarla directamente a la batería porque los voltajes se parecen bastante. Este cargador en cambio es distinto porque la tensión es de 110V AC. La diferencia de tensión es mucha y sin el bombillo generaría una corriente enorme de carga, entonces para limitarla se usa el bombillo. Si es posible colocar el rectificador de onda completa y mejorará la eficiencia. En ese caso hay que medir el voltaje de la salida del rectificador y se usan las mismas ecuaciones. - Preguntada por: Alan Ruiz
el 14/08/2021 Buen día, gracias por la información. Te escribo desde Venezuela.Disculpa, cómo sería el circuito para quienes tenemos tensión de 110 Volt y a 60Hz?.Agradecido,Alan Ruiz Respuesta:
El mismo Alan, este es para 110V.
|
